「前維護支架安裝后」

- 02 -

前維護支架方式分為三種：手動前維護支架、液壓前維護支架、電動錢維護支架。

根據安裝方式可以分為三種：壁掛前維護支架、落地前維護支架、機柜式前維護支架。

 - 03-

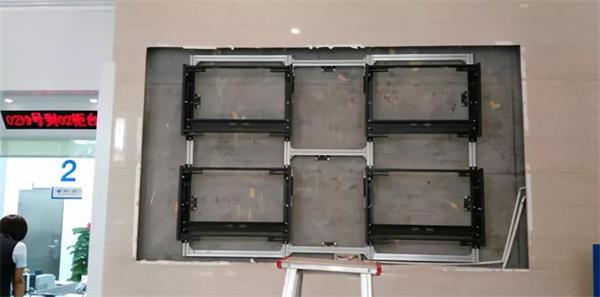

• 減少落地支架安裝方式占用空間。為了實現一種即安裝方便、接線方便、維護方便又不占用空間的安裝，前維護可伸縮壁掛安裝支架可以滿足你。

• 既適合屏幕數量少，又能在屏幕多的情況下使用。

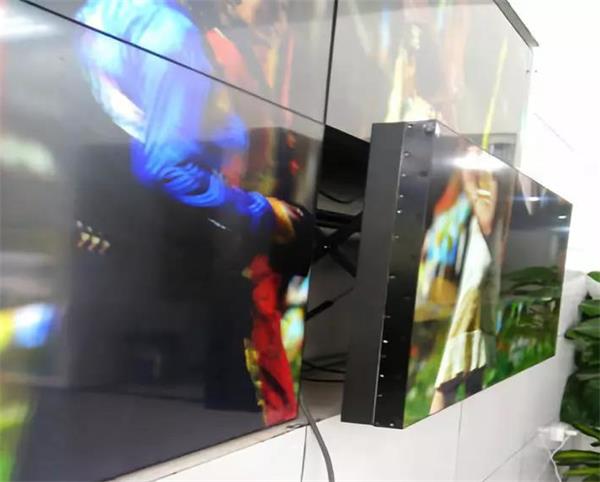

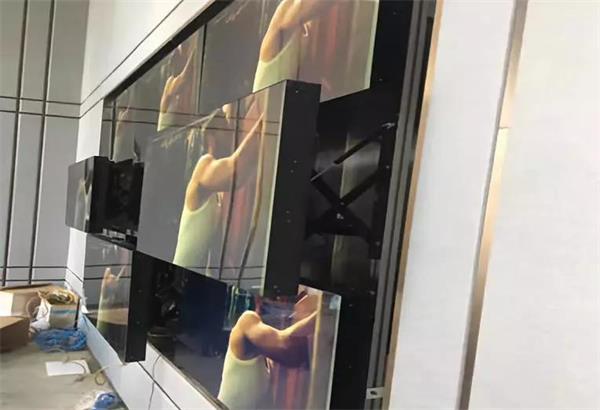

• 輕輕按壓屏幕的表面或邊框，即能勻速緩慢的彈出任意屏，液晶拼接屏即可水平拉出20厘米以上。

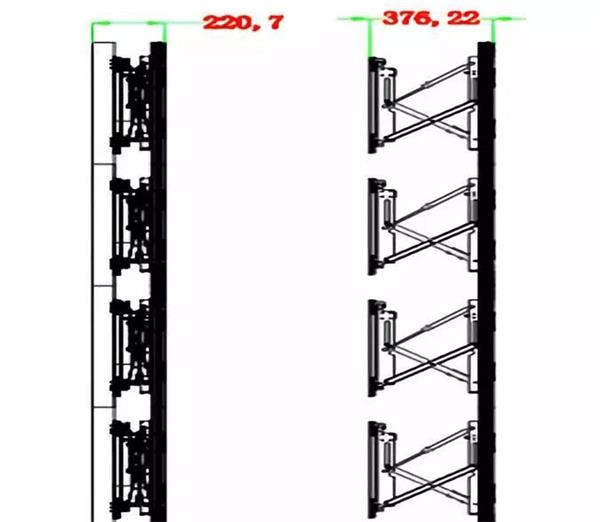

• 方便日后維護，不用拆屏。沒裝拼接屏前厚度為153mm，水平伸縮拉出后可維護的行程空間為376mm。

• 在結構上：能保證前維護支架順利實現調整水平、垂直、平整度。

• 在材質上：能保證長時間使用時不變形、不下墜。

• 在安裝上：能大大節約安裝時間、提高精準度以便縫隙最小。

• 在工藝上：水平伸縮時不生澀、不阻滯、彈不出、收不回的現象。

• 在精準度上：可以實現拼接縫隙最小的效果。

- 04 -

可以通過專門的設計實現上下調整水平、左右調整垂直、前后調整平整度，實現液晶拼接屏之間的縫隙達到最小的效果。

- 05 -

抬起安裝的前維護支架掛件的液晶拼接屏單元，可以掛在前維護支架的主體上，擰上螺絲，即可固定。

適當調整前維護支架掛件的固定孔位的水平距離、垂直距離，即可適用于所有國內外液晶拼接屏裸屏或整機產品。
